產品參數
機體參數 | |
機架外型尺寸L*W*H | L1100mm*W1100mm*H1700mm |
重量 | 680kg |
控制部分 | |
控制方式 | 工控機+板卡 |
操作方式 | 電腦式控制 |
編程方式 | 在線式編程，可視化、圖形化操作 |
運行程序存儲數量 | 10000個以上 |
操作模式 | 手動或自動模式 |
操作系統 | 中文操作系統 |
PCB輸送部分 | |
PCB傳輸高度： | 750±20mm |
運輸速度： | 0～15m/min可調 |
傳送方向： | L→R |
傳輸馬達功率 | AC220V 40W |
鏈條防污保護 | 不銹鋼防護蓋板 |
調幅部分 | |
PCB寬度范圍 | 50-450mm |
調節方式 | 滑動調節 |
工作部分 | |
X.Y軸驅動方式 | 伺服電機+電動缸驅動 |
X.Y軸最大運行速度 | 1500mm/s |
X.Y軸定位精度 | 0.02 mm |
Z軸最大運行速度 | 1200mm/s |
Z軸驅動方式 | 伺服電機+上銀絲桿模組 |
Z軸定位精度 | 0.02 mm |
膠閥上下： | 4個雙桿汽缸帶動 |
膠閥數量： | 4個 |
膠閥類型： | 4個錐形閥 |
錐形閥涂覆寬度 | 3~5MM |
PCB板大小 | MAX:W450mm*L450mm |
PCB板元器件高度 | MAX75mm |
適合三防漆粘度 | 1CPS～1300CPS |
涂覆厚度 | 5微米~120微米（IPC-610標準30~80微米） |
料桶容積 | 一個10L不銹鋼內桶帶攪拌功能壓力桶 + 一個2升壓力桶清洗桶 |
清洗功能 | 設備自帶清洗功能 |
故障報警方式 | 聲光報警 |
廢氣處理部分 | |
排氣管道直徑 | 200MM/820 m3/h |
控制部分參數 | |
照明部分 | 設備自帶照明光源 |
檢測部分 | 設備自帶UV檢測光源 |
電源 | AC220V 正常允許10%波動 |
氣源 | 4-5kgf/cm2 |
總功率 | 2KW |
其它項目 | |
工作環境要求 | 溫度0～40℃ 、濕度20%～90% |
產品描述
技術特點介紹：工作概述：
歐力自動化科技有限公司的選擇性三防涂覆系統提供一個清潔、高效的全自動選擇定位三防噴涂過程，避免噴涂到所選擇的區域外，從而免去覆膜、去膜及修復過程。精確控制的噴涂閥門能確保0.02mm厚度的三防涂覆效果均勻一致，較手工噴涂、浸泡、涂刷等方式有了革命性的改進，大大提高生產效率和產品質量。
涂覆工藝關鍵技術說明：
膠閥結構：
本公司涂覆設備的噴頭采用一流體及二流體結構。其中細霧花噴膠閥離PCB板10MM左右，涂覆寬度為6-12MM，最小單次涂覆厚度為0.02～0.12MM之間（ipc標準范圍），可獨立調節氣壓及膠流量的大小，邊緣清晰度可控制在0.5MM；針對關鍵部件可采用針式噴涂法以進行單點或連續多點噴涂。

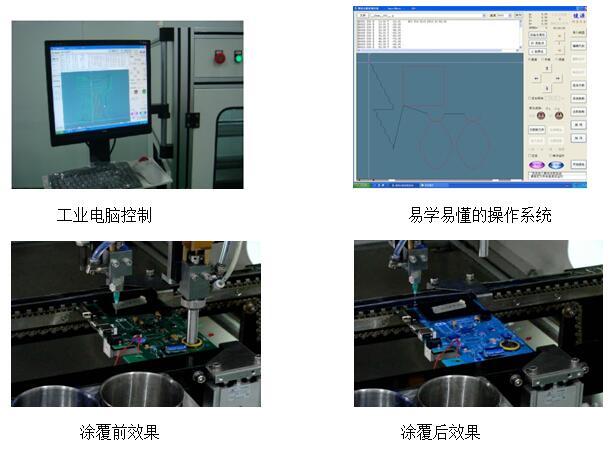

涂覆操作軟件:
噴涂界面的控制軟件，易于學習、編程、操作，并具有以下幾種噴涂模式。
三維線狀噴涂模式：
X、Y、Z三軸可同時連續運動，控制噴嘴從起始點到預定編程位置。
點式噴涂模式：
系統將噴嘴移動到預設坐標，并控制閥門開關時間進行噴涂，再將噴嘴自動回撤到預定高度。
區域噴涂模式：
通過設定矩形噴涂區域三點或四點位置、噴涂速度、噴涂間隙等參數，系統即可自動完成整個過程。
弧線噴涂模式：
只需在X、Y平面上設定起始點，中間點及終點位置，系統即可自動完成弧線噴涂。模擬運行：
完成編程后可用機器進行不出料的模擬噴涂，確認噴涂軌跡及步驟是否正確，同時確認是否對PCB板工件造成損壞。
噴閥參數設置：
可設置噴頭移動速度、移動間距、噴頭高度等參數，實現不同類型PCB板的不同噴涂要求。
自動噴涂閥門切換：
在編程過程中可針對PCB板不同區域的噴涂要求，選擇不同的噴嘴（扇形膠閥、錐形膠閥，針式膠閥）以保證噴涂質量，確保達到最佳噴涂效果。
適用涂料：
液態流體黏度范圍為0-1500 CPS，如、三防漆、油漆等。
適用所有PCBA產品三防漆工藝涂覆作業：
