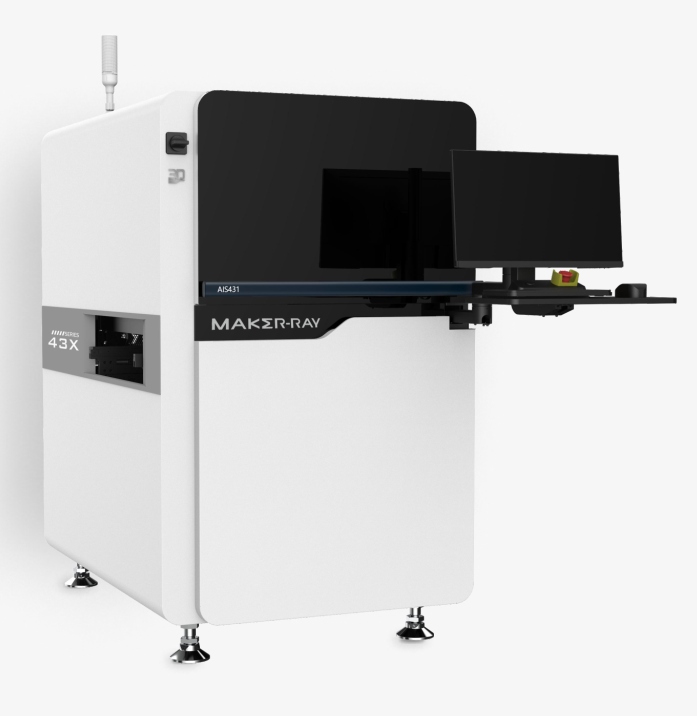

在線PCBA 3D 貼片光學檢測設備 AIS431B

訂購熱線：13827472608
13537673118

產品參數

產品參數配置表
類別	項目	在線PCBA貼片3D光學檢測設備AIS431B

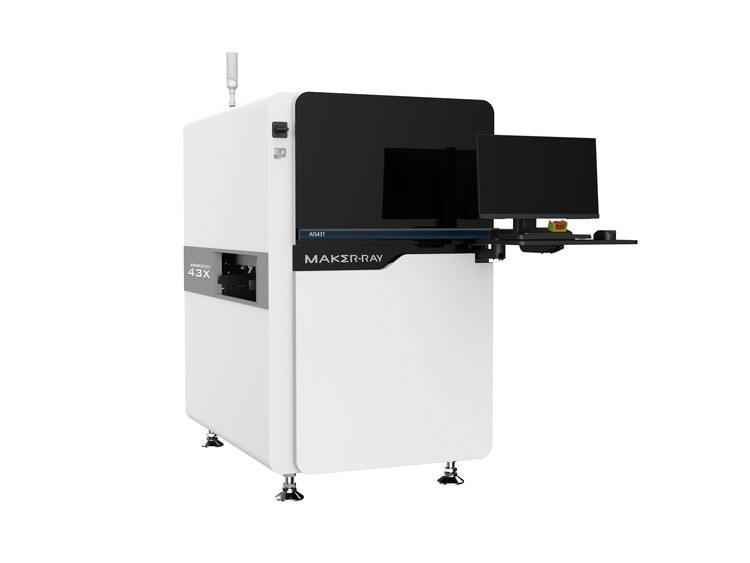

外觀	產品外觀
檢測相關	可測板卡尺寸	5050mm-510460mm（大板模式支持710*460mm）
	可測板卡厚度	0.5mm-6mm
	軌道高度	900mm
	可過板卡負載	≤3Kg
	可過元件高度	頂面：35mm，底面：80mm
	可檢最高元件	最大高度40mm(需調整過板高度)，一次成像檢測高度25mm
	工藝邊	3mm
光學規格	相機	21MP面陣高速工業相機+4側面相機
	光源	RGBW4色多通道積分光源+結構光投影單元
	FOV	13um：66mm53mm、10um：51mm40mm
	分辨率	13um、10um
	速度	最快速度：0.47sec/FOV
	重復精度	1um (使用校正塊)@1mm
	高度測量絕對精度	<1.5% (使用校正塊) at 6sigma
	GRR	<10%
	彎板補償	±5mm（選配頂針）
檢測相關	元件檢測	貼片元件：錯件、缺件、反件、多件、翻件、XY偏移、角度偏移、破損、浮高、立碑、側立、翹腳、虛焊、彎腳等；
	焊錫檢測	爬錫（高度、體積、面積）、多錫、少錫、連錫、虛焊、孔洞、錫珠、不出腳、彎腳不出腳等
	核心算法	AI深度學習算法為主：智能偏移算法、智能缺件算法、OCR字符識別、連錫算法、智能焊錫算法；3D引腳高度算法、爬錫檢測算法等
	多場景檢測	混板檢測、拼板檢測、混料檢測、大板模式檢測、點檢、抽檢等
編程相關	編程方式	1、支持導入CAD文件編程；2、AI快速編程，智能地實現常規元件的本體、絲印、引腳和焊點的自動搜索繪制檢測框，并智能配置算法與參數，它能夠減少人工畫框、抽色和調參的復雜工作量。
	不停線編程	無需停線，即可在AOI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少復判的工作量。
	離線編程（選配）	支持遠程制作或調整程序，并實時下發更新到AOI設備，工程師無需跨越產線或樓層到不同的AOI設備進行操作，不受時間、空間的限制，工作效率更高。
其他功能	條碼識別	一維/二維碼識別
	數據統計	多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。
	三點照合	該功能能夠?qū)⒉煌に嚩蔚臋z測數據進行關聯和整合統計。當不良發生時能快速追溯出該點位在SPI、爐前AOI和爐后AOI的檢測結果，無需在不同設備之間切換和查詢，能夠快速確認問題的來源和影響范圍，為及時解決問題提供支持。
	遠程一對多復判（選配）	通過遠程復判工作軟件，可以實現1名工作人員對多條產線上的AOI設備檢測數據進行集中復判，從而降低現場人員的成本。
硬件配置	工控主機	CPU：intel i7 顯卡：RTX3060 12G顯存存儲：128G DDR4 ，256G SSD+6T機械硬盤網絡：1000M有線網卡
	顯示器	23.8寸 FHD顯示器
	操作系統	Ubuntu 22.04 LTS 64bit
	通訊方式	標準SMEMA接口、http、webservice
	運動機構	高精度絲桿+伺服電機
	軌道調寬	手動/自動
	機箱尺寸及重量	（LHW）101516701445mm（不含三色燈），830Kg
	電源及功率	AC 220V, 額定功率470W
	氣源	0.4-0.6Mpa
	工作環境	溫度：10~40℃，濕度： 20~70%RH
		版本號：202408-1
