產品參數
在線PCBA錫膏3D光學檢測設備(雙軌）AIS631M-D 12MP 15um
產品配置參數表 | ||
類別 | 項目 | 在線PCBA錫膏光學檢測設備(雙軌）AIS631M-D |

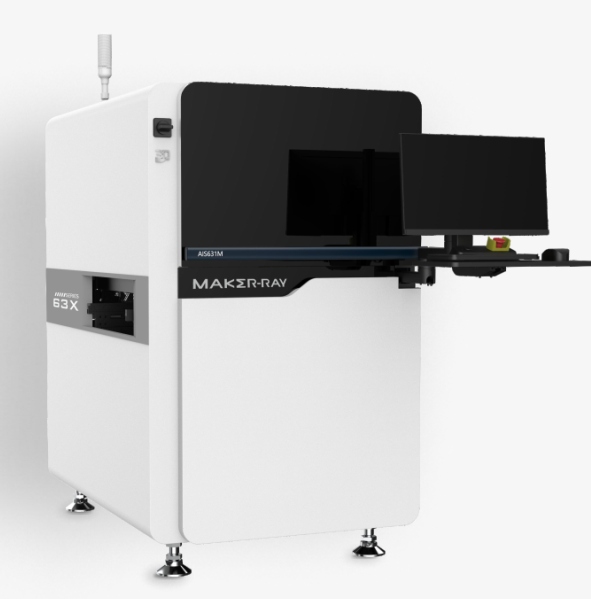

外觀 | 產品外觀 | |
板卡相關 | 可測板卡尺寸 | 單軌：50*50mm-510*610mm； |
可測板卡厚度 | 0.5mm-6mm | |
可過軌道高度 | 900mm | |
可過板卡負載 | ≤3KG | |
可過元件高度 | 頂面：25mm，底面：40mm | |
工藝邊 | 3mm | |
光學規格 | 相機 | 12MP高幀率黑白工業相機 |
光源 | RGB三色積分光源+單方向結構光投影單元 | |
FOV | 15um：60*45mm | |
分辨率 | 15um | |
重復精度 | 高度±1.5% (使用校正塊)@1mm；面積/體積≤3% | |
速度 | 0.28sec/FOV | |
檢測相關 | 核心算法 | AI深度學習算法為主：智能錫膏算法、基準面校正算法；高度傾斜算法、尺寸檢測算法 |
錫膏檢測 | 錫膏高度、面積、體積；多錫、少錫、拉尖、連錫、XY偏移、角度偏移等 | |
多場景檢測 | 混板檢測、拼板檢測、大板模式檢測等 | |
編程相關 | 編程方式 | 1、支持導入Geber文件快速編程。2、支持AI自動搜索并生成整板焊盤檢測框，自動配置錫膏檢測算法，智能調節參數 |
不停線編程 | 無需停線，即可在SPI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少復判的工作量。 | |
離線編程（選配） | 支持遠程制作或調整程序，并實時下發更新到SPI設備，工程師無需跨越產線或樓層到不同的SPI設備進行操作，不受時間、空間的限制，工作效率更高 | |
其他功能 | 條碼識別 | 一維/二維碼識別 |
數據統計 | 多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。 | |
三點照合 | 該功能能夠?qū)⒉煌に嚩蔚臋z測數據進行關聯和整合統計。當不良發生時能快速追溯出該點位在SPI、爐前AOI和爐后AOI的檢測結果，無需在不同設備之間切換和查詢，能夠快速確認問題的來源和影響范圍，為及時解決問題提供支持。 | |
硬件配置 | 工控主機 | CPU：intel i7 |
顯示器 | 23.8寸顯示器 | |
操作系統 | Ubuntu 18.04 LTS 64bit | |
通訊方式 | 標準SMEMA接口 | |
設備尺寸及重量 | （L*H*D）1015*1670*1695mm（不含三色燈），1000Kg | |
軌道調寬 | 手動/自動 | |
運動機構 | 高精度絲桿+伺服電機 | |
電源及功率 | AC 220V, 額定功率 510W | |
氣源 | 0.4-0.6Mpa | |
工作環境 | 溫度：10-45℃，濕度： 30-85%RH | |
版本號：202410-1 | ||
在線PCBA錫膏3D光學檢測設備(雙軌）AIS631M-D 12MP 10um
產品配置參數表 | ||
類別 | 項目 | 在線PCBA錫膏光學檢測設備(雙軌）AIS631M-D |
外觀 | 產品外觀 |
|
板卡相關 | 可測板卡尺寸 | 單軌：50*50mm-510*610mm； |
可測板卡厚度 | 0.5mm-6mm | |
可過軌道高度 | 900mm | |
可過板卡負載 | ≤3KG | |
可過元件高度 | 頂面：25mm，底面：40mm | |
工藝邊 | 3mm | |
光學規格 | 相機 | 12MP高幀率黑白工業相機 |
光源 | RGB三色積分光源+單方向結構光投影單元 | |
FOV | 10um：40*30mm | |
分辨率 | 10um | |
重復精度 | 高度±1.5% (使用校正塊)@1mm；面積/體積≤3% | |
速度 | 0.28sec/FOV | |
檢測相關 | 核心算法 | AI深度學習算法為主：智能錫膏算法、基準面校正算法；高度傾斜算法、尺寸檢測算法 |
錫膏檢測 | 錫膏高度、面積、體積；多錫、少錫、拉尖、連錫、XY偏移、角度偏移等 | |
多場景檢測 | 混板檢測、拼板檢測、大板模式檢測等 | |
編程相關 | 編程方式 | 1、支持導入Geber文件快速編程。2、支持AI自動搜索并生成整板焊盤檢測框，自動配置錫膏檢測算法，智能調節參數 |
不停線編程 | 無需停線，即可在SPI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少復判的工作量。 | |
離線編程（選配） | 支持遠程制作或調整程序，并實時下發更新到SPI設備，工程師無需跨越產線或樓層到不同的SPI設備進行操作，不受時間、空間的限制，工作效率更高 | |
其他功能 | 條碼識別 | 一維/二維碼識別 |
數據統計 | 多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。 | |
三點照合 | 該功能能夠?qū)⒉煌に嚩蔚臋z測數據進行關聯和整合統計。當不良發生時能快速追溯出該點位在SPI、爐前AOI和爐后AOI的檢測結果，無需在不同設備之間切換和查詢，能夠快速確認問題的來源和影響范圍，為及時解決問題提供支持。 | |
硬件配置 | 工控主機 | CPU：intel i7 |
顯示器 | 23.8寸顯示器 | |
操作系統 | Ubuntu 18.04 LTS 64bit | |
通訊方式 | 標準SMEMA接口 | |
設備尺寸及重量 | （L*H*D）1015*1670*1695mm（不含三色燈），1000Kg | |
軌道調寬 | 手動/自動 | |
運動機構 | 高精度絲桿+伺服電機 | |
電源及功率 | AC 220V, 額定功率 510W | |
氣源 | 0.4-0.6Mpa | |
工作環境 | 溫度：10-45℃，濕度： 30-85%RH | |
版本號：202410-1 | ||
