類別

項目

在線PCBA錫膏光學檢測設備AIS631M

外觀

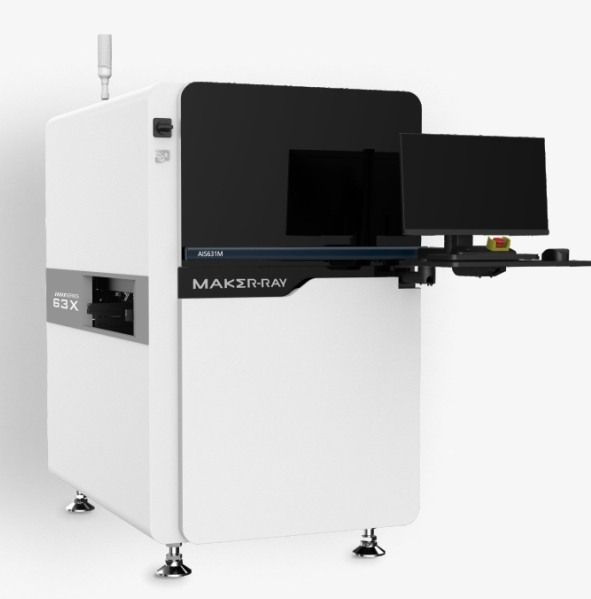

產品外觀

板卡相關

可測板卡尺寸

50*50mm-510*460mm（大板模式定制尺寸支持710*460mm）
注：大板模式只可左進板或右進板

可測板卡厚度

0.5mm-6mm

可過軌道高度

900mm

可過板卡負載

≤3KG

可過元件高度

頂面：25mm，底面：40mm

工藝邊

3mm

光學規格

相機

12MP面陣高速工業相機

光源

RGB三色積分光源+單方向結構光投影單元

FOV

15um：60*45mm

分辨率

15um

重復精度

高度±1.5% (使用校正塊)@1mm；面積/體積≤3%

速度

0.28sec/FOV

檢測相關

核心算法

AI深度學習算法為主：智能錫膏算法、基準面校正算法；高度傾斜算法、尺寸檢測算法

錫膏檢測

錫膏高度、面積、體積；多錫、少錫、拉尖、連錫、XY偏移、角度偏移等

多場景檢測

混板檢測、拼板檢測、大板模式檢測等

編程相關

編程方式

1、支持導入Geber文件快速編程。2、支持AI自動搜索并生成整板焊盤檢測框，自動配置錫膏檢測算法，智能調節參數

不停線編程

無需停線，即可在SPI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少復判的工作量。

離線編程（選配）

支持遠程制作或調整程序，并實時下發更新到SPI設備，工程師無需跨越產線或樓層到不同的SPI設備進行操作，不受時間、空間的限制，工作效率更高

其他功能

條碼識別

一維/二維碼識別

數據統計

多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。

三點照合

該功能能夠?qū)⒉煌に嚩蔚臋z測數據進行關聯和整合統計。當不良發生時能快速追溯出該點位在SPI、爐前AOI和爐后AOI的檢測結果，無需在不同設備之間切換和查詢，能夠快速確認問題的來源和影響范圍，為及時解決問題提供支持。

硬件配置

工控主機

CPU：intel i7
顯卡：Nvidia  RTX3050
存儲：64G DDR4，256G SSD+2T機械硬盤
網絡：1000M有線網卡

顯示器

23.8寸顯示器

操作系統

Ubuntu 18.04 LTS 64bit

通訊方式

標準SMEMA接口

設備尺寸及重量

（L*H*D）1015*1670*1445mm（不含三色燈），807Kg

軌道調寬

手動/自動

運動機構

高精度絲桿+伺服電機

電源及功率

AC 220V, 額定功率 510W

氣源

0.4-0.6Mpa

工作環境

溫度：10-45℃，濕度： 30-85%RH

版本號：202410-1

類別

項目

在線PCBA錫膏光學檢測設備AIS631M

外觀

產品外觀

板卡相關

可測板卡尺寸

50*50mm-510*460mm（大板模式定制尺寸支持710*460mm）
注：大板模式只可左進板或右進板

可測板卡厚度

0.5mm-6mm

可過軌道高度

900mm

可過板卡負載

≤3KG

可過元件高度

頂面：25mm，底面：40mm

工藝邊

3mm

光學規格

相機

12MP面陣高速工業相機

光源

RGB三色積分光源+單方向結構光投影單元

FOV

10um：40*30mm

分辨率

10um

重復精度

高度±1.5% (使用校正塊)@1mm；面積/體積≤3%

速度

0.28sec/FOV

檢測相關

核心算法

AI深度學習算法為主：智能錫膏算法、基準面校正算法；高度傾斜算法、尺寸檢測算法

錫膏檢測

錫膏高度、面積、體積；多錫、少錫、拉尖、連錫、XY偏移、角度偏移等

多場景檢測

混板檢測、拼板檢測、大板模式檢測等

編程相關

編程方式

1、支持導入Geber文件快速編程。2、支持AI自動搜索并生成整板焊盤檢測框，自動配置錫膏檢測算法，智能調節參數

不停線編程

無需停線，即可在SPI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少復判的工作量。

離線編程（選配）

支持遠程制作或調整程序，并實時下發更新到SPI設備，工程師無需跨越產線或樓層到不同的SPI設備進行操作，不受時間、空間的限制，工作效率更高

其他功能

條碼識別

一維/二維碼識別

數據統計

多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。

三點照合

該功能能夠?qū)⒉煌に嚩蔚臋z測數據進行關聯和整合統計。當不良發生時能快速追溯出該點位在SPI、爐前AOI和爐后AOI的檢測結果，無需在不同設備之間切換和查詢，能夠快速確認問題的來源和影響范圍，為及時解決問題提供支持。

硬件配置

工控主機

CPU：intel i7
顯卡：Nvidia  RTX3050
存儲：64G DDR4，256G SSD+2T機械硬盤
網絡：1000M有線網卡

顯示器

23.8寸顯示器

操作系統

Ubuntu 18.04 LTS 64bit

通訊方式

標準SMEMA接口

設備尺寸及重量

（L*H*D）1015*1670*1445mm（不含三色燈），807Kg

軌道調寬

手動/自動

運動機構

高精度絲桿+伺服電機

電源及功率

AC 220V, 額定功率 510W

氣源

0.4-0.6Mpa

工作環境

溫度：10-45℃，濕度： 30-85%RH

版本號：202410-1
